Au terme de ces quelques lignes, vous allez être en mesure de déterminer quelles doivent être les cotes optimales de votre antenne.
Bien que les résultats obtenus permettent d'avoir d'excellents résultats en terme de performances de l'antenne, rien ne vous empêche d'expérimenter par la suite en variant les écartements ainsi que les longueurs des triangles.
Rappelez vous que rien ne vaut l'expérimentation.
Toutefois un bon logiciel de modélisation d'antenne vous aidera considérablement dans cette tâche.

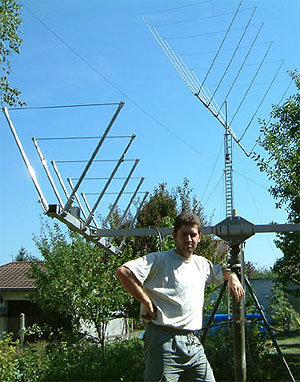

Mais passons sans plus attendre à la partie qui nous interesse, à savoir les dimensions d'une antenne DELTA LOOP 5 éléments calculées sur la fréquence de votre choix.
Votre antenne 5 éléments calculée sur 28.36 MHz :
La longueur d'onde
La longueur d'onde "lambda" correspondante est de : 10.570961142454 mètres.
soit approximativement L = 10.571 m
Les espacements
Les différentes espacements possibles que vous pouvez utiliser sont :
0.25 L = 2.643 m - 0.20 L = 2.114 m - 0.17 L = 1.797 m
0.15 L = 1.586 m - 0.13 L = 1.374 m - 0.10 L = 1.057 m
Mon expérience personnelle m'a permis d'obtenir d'excellents résultats avec la combinaison
suivante en partant du reflecteur : 0.17 L , 0.15 L , 0.13 L , 0.10 L. Je vous conseille donc cette combinaison.
ce qui donne pour votre fréquence et toujours en partant du reflecteur :
|-REF---------------|-RAD-------------|-D1-----------|-D2--------| D3
|-------1.797 m ------| ------1.586 m ---|--- 1.374 m ---|-- 1.057 m --|
Le triangle radiateur (RAD)
Chaque triangle étant équilatéral, les trois côtés ont donc même longueur.La fréquence de travail détermine les dimensions du triangle radiateur.
Pour votre fréquence, chacun des trois cotés fera : 3.524 m.
Le fil de cuivre constituant la partie supérieur du delta sera d'une seule longueur. (3.524 m.)
Les deux autres côtés seront réalisés en deux parties. Une de longueur fixe de 3.00 m,
constituée par le tube de diamètre 20 mm et le reste en tube de diamètre 16 mm.
(voir rubrique "les éléments" du site).
|______________ 3.00 m ________________|___ 0.524 m __|
Ce principe sera utilisé pour les autres éléments de l'antenne.
Les dimensions de tous les éléments
On utilisera un facteur proportionnel de 3%.Réflecteur -> Longueur totale du triangle : 10.888 m soit 3 cotés de 3.63 m.
Radiateur -> Longueur totale du triangle : 10.571 m soit 3 cotés de 3.524 m.
Directeur 1 -> Longueur totale du triangle : 10.254 m soit 3 cotés de 3.418 m.
Directeur 2 -> Longueur totale du triangle : 9.946 m soit 3 cotés de 3.315 m.
Directeur 3 -> Longueur totale du triangle : 9.648 m soit 3 cotés de 3.216 m.
Attention ! Prévoyez pour les tubes de diamètre 16 mm constituant les deux extrémités hautes du triangle,
d'une longueur suffisante à l'intérieur du tube de diamètre 20 mm. Entre 100 et 250 mm par exemple.
10 tubes de diamètre 20 mm et de longueur 3.00 m pour 28.36 MHz

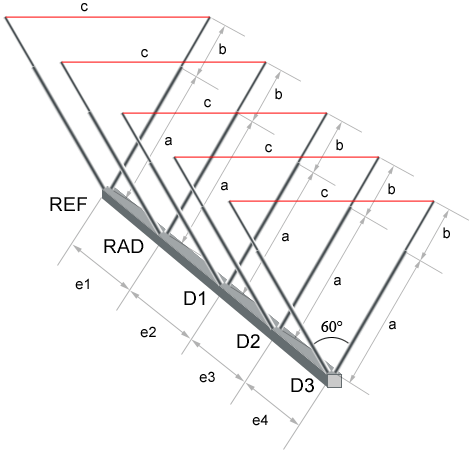

Vue shématique simplifiée de votre antenne 5 éléments
| Schéma de l'antenne | Dimensions |  |
|
|---|
