Dans bien des cas, le nombre d'éléments que comportera l'antenne sera fonction de la longueur de boom dont on pourra ou souhaitera disposer.
Le profilé d'aluminium étant très souvent vendu en tube de 6 m, les côtes données sur cette page seront donc calculées pour un boom de 6 m. Petit rappel :
la longueur d'onde λ ( en m) = 300 / la fréquence (en MHz)
soit pour une fréquence de 27.600 MHz, => λ = 300 / 27.600 = 10.869 m
Les écartements conventionnels entre éléments étant de 0.25, 0.2, 0.17, 0.15, 0.13, ou 0.1 x la longueur d'onde λ.
On disposera donc des espacements possibles suivant :
| Espacements en λ | 0.25 λ | 0.2 λ | 1.07 λ | 1.05 λ | 0.13 λ | 0.1 λ |
|---|---|---|---|---|---|---|
| Espacements en m | 2.717 m | 2.174 m | 1.848 m | 1.630 m | 1.413 m | 1.087 m |
Sur un boom de 6m, on peut donc avoir soit :
| Nb D'Eléments | Espacements | Boom |
|---|---|---|
| 3 | 0.25 λ + 0.2 λ => 2.717 + 2.174 | 4.89 m |
| 4 | 0.2 λ + 0.17 λ + 0.15 λ => 2.174 + 1.848 + 1.630 | 5.652 m |
| 5 | 0.17 λ + 0.15 λ + 0.13 λ + 0.1 λ => 1.848 + 1.630 + 1.413 + 1.087 | 5.978 m |
| 5 | 0.2 λ + 0.15 λ + 0.1 λ + 0.1 λ => 2.174 + 1.630 + 1.087 + 1.087 | 5.978 m |
Ainsi, en fonction de la longueur de boom dont on dispose, on peut "jongler" entre les différents écartements (mais toujours en dégressif du réflecteur vers les directeurs) suivant les performances que l'on désire privilégier.
Si l'on souhaite favorise un bon rapport avant / arrière au détriment du gain, on optera pour un nombre d'élément plus restreint
mais avec des espacements plus importants.A l'inverse, si c'est le gain qui est recherché alors à longueur de boom égal, un élément de plus est plus intéressant que des espacements plus grands.
Si vous disposez d'assez de place pour utiliser plus de 6 m de boom alors ne vous privez pas, les performances n'en seront que meilleurs.

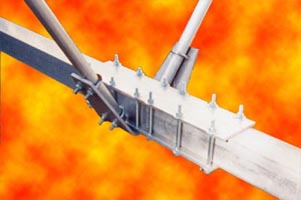

Pour assembler deux tubes, je vous conseille de ne pas "percer" les deux parties mais plutôt de les prendre en "sandwich" avec deux plaques d'aluminium comme représenté sur la vue ci-dessus.
